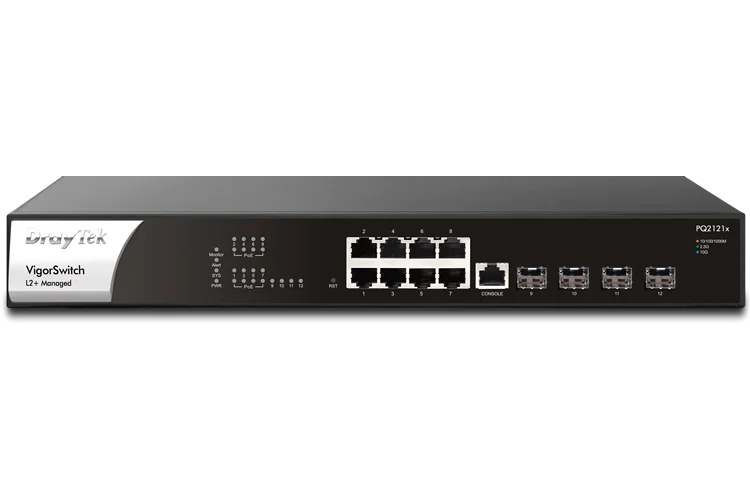

DrayTek VigorSwitch PQ2121x-F

VigorSwitch PQ2121x

  • Layer 2+ managed 2.5GbE PoE+ switch
  • 8x 2.5GbE PoE+ poorten
  • 4x 10 Gigabit SFP+ poorten
  • Compatible met VigorACS
  • VLAN support

    VigorSwitch PQ2121x

    De VigorSwitch PQ2121x is een 2.5G layer 2+ managed switch met vier SFP+ (10G) uplink poorten en acht 2.5G PoE poorten. De 10 Gigabit uplink poorten kunnen worden gebruikt voor netwerk-uplinks tussen switches, servers en opslagapparatuur. De 802.3at/af PoE poorten bieden stroom en netwerkconnectiviteit aan bijvoorbeeld 8 wireless access points, IP telefoons of IP camera’s. De PoE poorten hebben een power budget van 140Watt.

    Voor een goede prestatie en beveiliging van uw netwerk beschikt deze switch over VLAN functionaliteit, zowel port based, tag based, als ook Q-in-Q VLAN. Daarnaast ondersteunt de switch port trunking en Quality of Service. Met de port trunking functionaliteit kunnen poorten gebundeld worden, zodat de bandbreedte verhoogd wordt. Quality of Service zorgt voor gegarandeerde bandbreedte, dit is met name van belang bij de inzet van de switch in VoIP oplossingen. Deze functionaliteiten maken de VigorSwitch PQ2121x uitgebreid beheerbaar en een betrouwbare stabiele oplossing voor uw netwerk.

    10 Gigabit uplink poorten

    De VigorSwitch PQ2121x beschikt over vier 10 Gigabit SFP+ poorten. Met behulp van de SFP+ poorten zijn switches via een fiber uplink op elkaar aan te sluiten, waardoor een snelle uplink van de ene switch naar de andere switch gerealiseerd kan worden.

    LAN management

    DrayTek biedt een alles-in-één managementplatform aan de LAN-zijde voor Vigor apparaten.

    Automatic device discovery

    Sluit de VigorSwitch aan op de LAN-zijde van de router en de Vigor router zal dan de te beheren apparaten detecteren.

    Systeemonderhoud

    Het is mogelijk om een fabrieksreset uit te voeren, een configuratieback-up op te slaan/terug te zetten of een externe herstart direct op de VigorRouter te activeren. Er hoeft niet ingelogd te worden op de beheerpagina van elk apparaat.

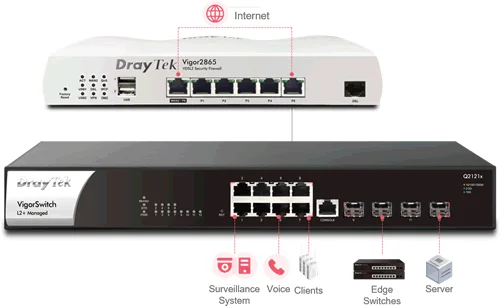

    VigorSwitch Q2121x LAN management

    DAC kabels

    Met Direct Attached Cables kan op een kostenefficiënte manier een uplink worden gecreëerd tussen switches of tussen router en switches. De kabels van 1 of 3 meter bieden de mogelijkheid om zowel 1G SFP als 10G SFP+ poorten met elkaar te verbinden.

    Meer info DAC kabels

    Management middels VigorACS

    De VigorSwitch PQ2121x beschikt over TR-069 ondersteuning, waarmee de switch in VigorACS beheerd kan worden. Naast het beheren en monitoren van de switch is het eveneens mogelijk om de switch te configureren, zoals het aanmaken van VLAN’s, configureren van poorten en QoS instellingen toepassen. Daarnaast is het VigorACS mogelijk het PoE verbruik per poort en het totale PoE verbruik te monitoren.

    Meer info VigorACS Handleiding switch aanmelden in VigorACS
    DrayTek VigorACS VigorSwitch

    IP conflict Q2121x

    IP conflict detectie & preventie

    De VigorSwitch PQ2121x ondersteunt IP conflict detectie en preventie.

    • Conflict detectie
      • Houdt de omgeving in de gaten en breng de beheerder op de hoogte van eventuele IP-conflicten.
    • Conflict preventie
      • Voor een stabieler netwerk kan deze VigorSwitch niet alleen de verkeerd geconfigureerde of kwaadaardige IP-host detecteren, maar deze ook blokkeren.

    VigorSwitch G2280 LAN Management

    VLAN Management

    De VigorSwitch PQ2121x ondersteunt verschillende configuratiemogelijkheden op het gebied van VLAN, zoals port-based, tag-based, protocol-based en MAC-based. Voice VLAN en surveillance VLAN worden ondersteunt, zodat verkeer van een IP telefoon of een IP camera automatisch kan worden geïdentificeerd, zonder dat het MAC-adres moet worden gespecificeerd. Als de switch een Voice of Video device detecteert, kan deze automatisch VLAN member worden. Aan de VLAN’s zitten prioriteiten en dat kan voor de hogere prioriteit van Voice of Video zorgen.

    VigorSwitch P2280 QoS

    Verbetering van prestaties d.m.v. QoS

    Wanneer er veel verkeer is op het LAN netwerk, kan QoS zorgen voor een betere LAN prestatie. QoS is in staat om cruciaal verkeer voorrang te geven. De VigorSwitch PQ2121x ondersteunt verkeer classificatie op basis van 802.1p, CoS, DSCP en IP voorrang. VoIP en video verkeer kan worden geïdentificeerd door de switch en kan worden toegewezen aan een bepaalde klasse die dan weer voorrang moet krijgen.

    Netwerkbeveiliging

    Om bandbreedte te besparen op het LAN netwerk zijn er enkele beveiligingsfuncties geïntegreerd, die ervoor zorgen dat de switch niet te maken krijgt met een overvloed aan verkeer. Zoals storm control om broadcast en multicast verkeer te limiteren op elke poort en DoS Defense om het netwerk te beschermen tegen een kwaadaardige request die het netwerk dicht trekt.
    Tevens heeft de VigorSwitch PQ2121x functies die voorkomen dat er IP conflicten ontstaan, inclusief IP Source Guard, ARP inspection, and DHCP snooping. Daarnaast ondersteunt de switch 802.1x port access control, om ongeautoriseerde gebruikers te blokkeren voor het netwerk.

    Central switch management

    Deze VigorSwitch is geschikt voor Central switch management (CSM). Central switch management is een management platform voor het monitoren, configureren en onderhouden van o.a. deze VigorSwitch. Alle VigorSwitches beschikken over deze functionaliteit, waardoor het netwerk via één interface (van de router) kan worden beheerd.

    Lees meer

    ONVIF

    Deze VigorSwitch is ONVIF-friendly om het beheer van IP camera’s te vereenvoudigen. Camera’s en NVR’s worden automatisch gedetecteerd zodra ze zijn aangesloten op de switch. Daarnaast kunnen camerabeelden vanuit de switch bekeken worden en kun je vanuit de switch de bandbreedte per Onvif device beheren.

    Handleiding Meer info ONVIF

    Bandbreedte gebruik per poort

    Toont live de gebruiksgegevens van alle poorten op de switch, zowel de verzonden data als de ontvangen data op de poort.
    De snelheid wordt weergegeven met daarbij het percentage, dat wil zeggen:

    • 900 Mbps wordt weergegeven als 90% gebruik voor een 1 Gbps-poort
    • 50 Mbps wordt weergegeven als 50% gebruik voor een 100Mbps-poort

    Dynamisch MAC adres tabel

    Toont de apparaten die op elke poort zijn aangesloten vanuit de Dynamic MAC table. Hier worden de MAC-adressen en de gebruikte VLAN’s voor elke poort weergegeven.

    Bandbreedte limiet per poort

    Het is mogelijk om een bandbreedte limiet per LAN poort in te stellen. Met Egress Rate Limit kan de downloadsnelheid van een client geregeld worden en met Ingress Rate Limit kan de uploadsnelheid van een client geregeld worden.

    Eenvoudige configuratie en monitoring

    De webuser interface van de VigorSwitch PQ2121x maakt de configuratie en het management een stuk eenvoudiger. Het dashboard laat de status zien van het netwerk en de poorten die zijn aangesloten. Door het responsive design kan de switch op diverse apparaten worden geconfigureerd. Command-Line Interface (CLI) is ook mogelijk via Telnet of SSH en de standaard monitoring methoden worden ondersteunt inclusief SNMP, RMON en Syslog.



    Specificaties

    8x 2.5Gb PoE/PoE+

    ethernet poorten

    4x 10Gbps SFP+

    1Gbps/10Gbps uplink

    120 Gbps

    Switching capaciteit

    140 Watt

    PoE Power budget

    Koop nu

    De dichtstbijzijnde (online) verkooppunten bij u in de buurt

    Nederlandse DrayTek partners
    Belgische en Luxemburgse DrayTek partners

    Productspecificaties

    Algemeen
    Managed Layer 2+
    Interface
    Gigabit Ethernet 8
    NBASE-T
    SFP+ Poorten 4
    Console
    Protocollen
    VLAN (802.1q)
    Management
    VigorACS
    SWM
    VigorConnect
    QoS
    802.1p
    DSCP
    CoS-DSCP
    IP Precendence
    VLAN
    Tag Based VLAN (802.1q)
    Voice VLAN
    PoE
    Power budget 140 watt
    802.3af
    802.3at

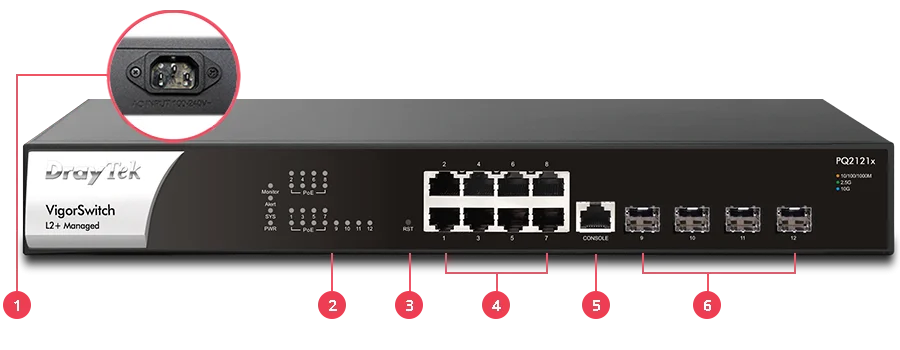

    DrayTek VigorSwitch PQ2121x interface
    1. Power socket
    2. Led indicator
    3. Resetknop
    4. 8x PoE+ 2.5GbE
    5. Consolepoort
    6. 4x SFP+ poort

    De acht 2.5 Gigabit poorten van deze switch bieden PoE+ ondersteuning van maximaal 30W per poort. Hiermee kunnen access points, IP telefoons en IP camera’s gevoed worden. De VigorSwitch PQ2121x is voorzien van energiebesparende functionaliteiten, zoals IEEE 802.3az (Energy-Efficient Ethernet), dat rekening houdt met de activiteiten van de client en de kabellengte. Het is eveneens mogelijk om met de PoE scheduler PoE poorten aan en uit te zetten voor de apparaten die niet in gebruik zijn, om zo elektriciteit te besparen.

    VigorSwitch PoE status

    Power over Ethernet management

    Bij de PoE Status in de switch kun je het totale stroomverbruik zien met daarbij de “Remaining Power” die nog gebruikt kan worden. Je kunt per poort zien of er een apparaat is aangesloten en wat deze verbruikt. Met de knop “power cycle” kun je het achterliggende apparaat een herstart geven.

    VigorSwitch device check

    Power over Ethernet Device Check

    De VigorSwitch kan zo worden geconfigureerd dat een PoE poort herstart als het opgegeven IP adres niet meer reageert op een ‘ping’, bijvoorbeeld een IP camera die niet meer reageert. De VigorSwitch zal de poort dan herstarten, zodat de client ook een herstart krijgt.

    VigorSwitch PoE schedule

    Power over Ethernet Scheduling

    Met een schedule profiel kunnen actieve PoE poorten automatisch worden in- en uitgeschakeld, om zo bijvoorbeeld gekoppelde draadloze toegangspunten enkel te laten werken op werkdagen tijdens kantooruren.
